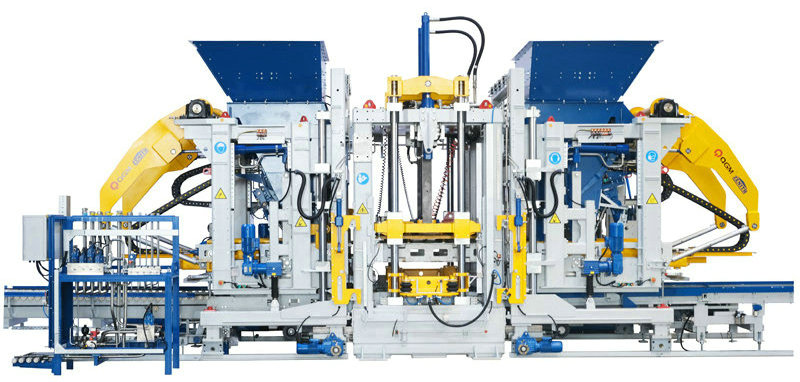

ZN2000C beton blok mashinasi

ZN2000C beton blok mashinasi o'z-o'zidan ishlab chiqilgan modeldir. U yuqori darajadagi intellekt va avtomatlashtirish bilan ajralib turadi va yangi shaharchalar va gubka shaharlarni qurishda keng qo'llaniladigan raqamlashtirish va axborot tizimi kabi yuqori texnologiyali ilg'or texnologiyalardan to'liq foydalanadi.

Xususiyatlari:

Ikkita tebranish stoli, sakkizta servo motor (ixtiyoriy) Yuqori uskunalar

Oson parvarishlash uchun modulli yig'ish Ko'proq diversifikatsiyalangan g'isht turlari ishlab chiqariladi

Yuqori quvvat, yuqori mahsuldorlik

Palet o'lchami 1400x1400 / 1300mm

Shakllantirish maydoni 1320x1350/1250mm

Mahsulot balandligi 40-500 mm

Bloklar soni ichi bo'sh g'ishtlar: 18 blok / qolip (390x190x190mm)

Standart g'ishtlar: 105 blok / qolip (240x115x53mm)

Yo'l g'ishtlari: 66 blok / qolip (200x100x60mm)

Uskunaning o'lchami Taxminan. 10 000

Taxminan 4700

Taxminan 3400

Vibratsiyali tizim tebranish stolining maksimal qo'zg'alish kuchi: 200/kN

Bosma boshning maksimal qo'zg'alish kuchi: 40/kN

Elektr parametrlari Umumiy quvvat (ma'lumotnoma): 231 / kVt

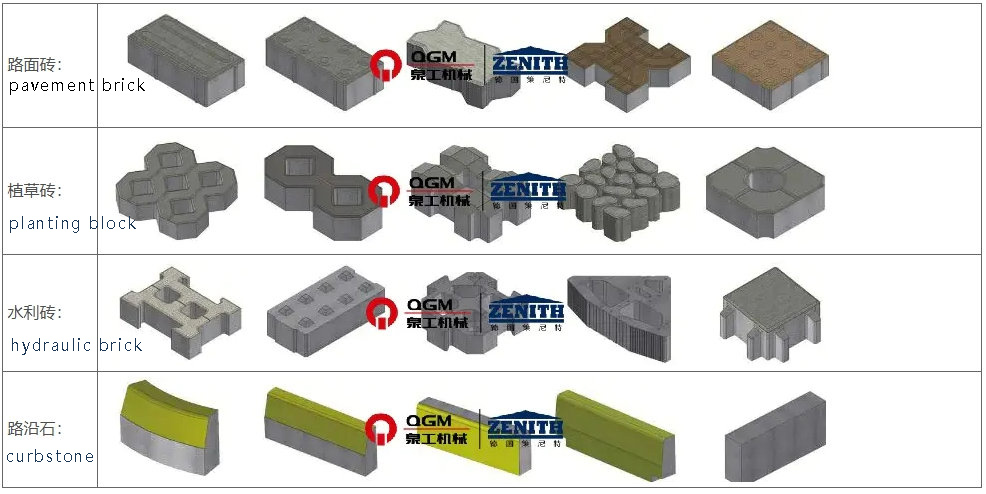

Uskunalar tomonidan ishlab chiqarilgan g'isht namunalarining sxematik diagrammasi

Texnik afzalliklari

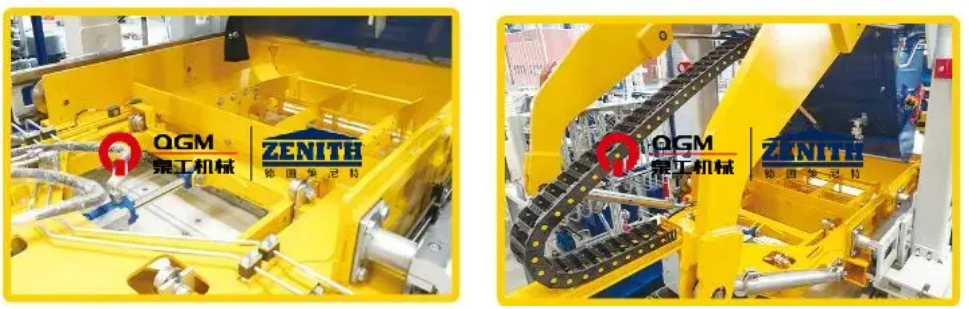

1. Nemis versiyasining yuqori sifatli ramka dizayni

Asosiy ramka ramkasi Zenitning patentlangan texnologiyasi bo'yicha ishlab chiqilgan yuqori quvvatli payvandlangan ramka strukturasini qabul qiladi, u moslashtirilgan maxsus po'lat po'lat bilan payvandlanadi, oqilona dizayni, tekis va chiroyli payvandlash bilan va butun ramka yuqori sifat va yuqori barqarorlikni ta'minlash uchun qarish tebranishini davolashdan o'tadi. Murakkab konstruktiv dizayn jarayoni asosiy kadrni kengaytirilishiga imkon beradi va keyinchalik yon qolipni ochish va yopish funktsiyasi, yadro ekstraktsiyasi (taxta) funktsiyasi, polistirol plitasining implantatsiya funktsiyasi va boshqalar qo'shilishi mumkin.

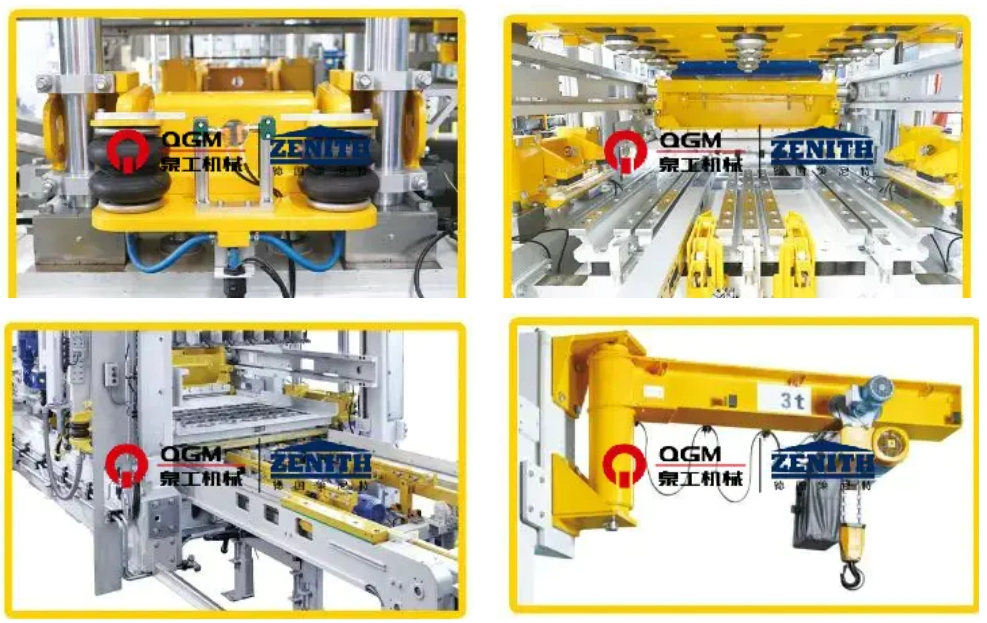

2.Avtomatik tez qolib almashtirish tizimi

Bo'lib uy egasi holatiga o'tkazilganda, uning ko'tarish tizimi qolipni tez o'zgartirish moslamasida avtomatik qolib o'zgarishini amalga oshiradi. Yuqori va pastki qoliplar avtomatik ravishda pnevmatik tarzda qisiladi, bu xavfsiz, samarali, ishlatish uchun oddiy va parvarish qilish uchun qulay. U asosan quyidagilarni o'z ichiga oladi:

Pnevmatik qolipni siqish moslamasi: U asosan ikki tomondan qolib braketi va pnevmatik siqish novdalaridan iborat bo'lib, ular qoliplarni mahkamlash va mahkamlashda yordam beradi va asosiy mashina oldindan tebranish va asosiy tebranishlarni amalga oshirganda, eng yaxshi tebranish effektiga erishish va qoliplarning xizmat qilish muddatini uzaytiradi.

Pnevmatik indenterni qulflash moslamasi: indenter havo yostig'i bilan siqish moslamasi tomonidan o'rnatiladi, bu indenterni osongina va tez almashtirishi, qolipni almashtirish va o'rnatish vaqtini qisqartirishi va pastki qolip ramkasi va yuqori indenterning aniq o'rnatilishini ta'minlaydi.

Elektr qolib qo'yish moslamasi: qolib o'rnatish moslamasi qoliplarni asosiy mashinaga o'rnatish va bozordagi qoliplarning ko'pchiligiga qo'llanilishi mumkin bo'lgan elektr qolip braketi orqali qoliplarni mashinadan oziqlantirish va olib tashlash uchun ishlatiladi va maxsus qoliplar uchun maxsus qolip qavslari ishlatilishi mumkin.

Qolib o'zgartirish moslamasi: Asosiy mashinaning ramkasiga o'rnatilgan, qoliplarni almashtirishda qoliplarni ko'tarish va yuklash uchun ishlatiladi, elektr zanjirli ko'targich va elektr yurish moslamasi bilan jihozlangan.

3. Ishlab chiqarish tizimlari

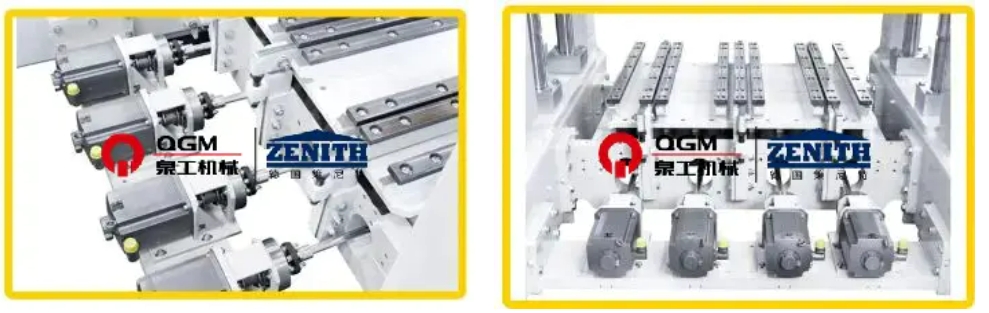

4. “Ultra-dinamik” servo tebranish tizimi:

"Ultra-dinamik" servo tebranish texnologiyasi - bu g'isht mashinalari uchun maxsus mo'ljallangan, yuqori samarali, o'z-o'zidan moslashuvchan tebranish tizimining bir turi; servo vosita eng qisqa reaktsiya vaqtida eng tez javob berishi mumkin, eng yuqori tebranish ko'rsatkichlarini amalga oshirish, ishlatiladigan tsement miqdorini kamaytirish va ishlab chiqarish aylanishini qisqartirish, yuqori ixcham beton mahsulotlarini ishlab chiqarish; tebranish tizimi turli xil beton mahsulotlarining ehtiyojlariga moslashuvchan tarzda moslasha oladi. Servo vosita eng yuqori tebranish ko'rsatkichlarini amalga oshirish uchun eng qisqa reaktsiya vaqtida eng tez javob berishi mumkin, bu tsement miqdorini kamaytirishi, ishlab chiqarish aylanishini qisqartirishi va yuqori ixcham beton mahsulotlarini ishlab chiqarishi mumkin; tebranish tizimi turli xil beton mahsulotlarini ishlab chiqarish ehtiyojlariga moslashuvchan tarzda moslashtirilishi mumkin.

8 ta servo drayvlar tomonidan alohida o'rnatilgan mexanik balansga ega 8 tebranish birligi;

Dvigatel tayanchlarining tashqi tebranish izolyatsiyasi nurlariga alohida o'rnatilgan 8 ta servo motorlar;

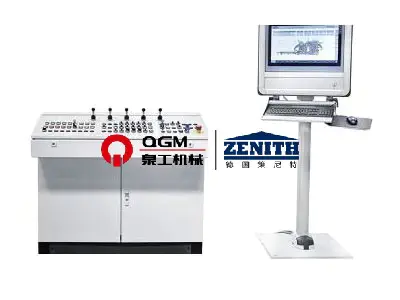

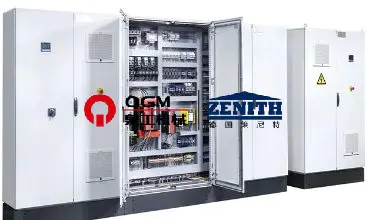

5. Aniq servo boshqaruv tizimi

Signal teskari aloqa orqali tebranishning fazasi va tezligini nazorat qilish, sinxronlashtirilgan harakatni boshqarish, yuqori tezlikda kutish, qisqa vaqt ichida tebranish va tebranishlarni yo'q qilish, qoliplash davrini qisqartirishga va tormozlash effektini yaxshilashga yordam beradi. Joylashuv va tezlikni er-xotin yopiq pastadir orqali qo'zg'atuvchi kuchni faqat vertikal yo'nalishda boshqaring, samarali qo'zg'alish kuchini maksimal darajada oshiring va shu bilan birga gorizontal qo'zg'alish kuchining mashinaga shikast etkazmasligi, uskunaning xizmat qilish muddatini uzaytirish va turli xil mahsulot talablari uchun turli xil sozlamalarni amalga oshirish va yuqori sifatli mahsulotlarni ishlab chiqarish.

Matbuot boshi, qolip ramkasi, yig'ma mashina va mato mashinasi tez javob berish vaqtiga ega bo'lgan g'altakning fikr-mulohazalariga ega proportsional yo'nalishli valf tomonidan boshqariladi; o'zgartirish sensori/kodlovchi-PLC-proportsional yo'nalishli valf-tsilindrning yopiq pastadirli boshqaruv rejimi qabul qilingan, bu boshqaruvni aniqroq qiladi va silindrning harakatini tezroq va barqaror qiladi; Shlangi stansiya energiya sarfini kamaytirish uchun gidravlik tizim belgilangan bosimga yetganda bosimli moyni chiqarmaydigan va nasosni tushiradigan o'zgaruvchan pistonli nasosni qabul qiladi; gidravlika stantsiyasi energiya sarfini kamaytiradigan akkumulyatorli yordamchi yog 'ta'minotini qabul qiladi; va gidravlika stantsiyasi energiya sarfini kamaytiradigan va energiya sarfini kamaytiradigan akkumulyatorli yordamchi yog 'ta'minotini qabul qiladi. Shlangi stansiya bir vaqtning o'zida bir nechta harakatlar uchun ishlatilishi mumkin bo'lgan akkumulyator yordamchi moy ta'minotini qabul qiladi va gidravlik tizimning bosimi barqaror; gidravlik tizimda bosim sezgichlari mavjud bo'lib, ular qulay ko'rish uchun operatsion panelda ko'rsatilishi mumkin; gidravlik tizimda harorat sensorlari, sovutgichlar va isitgichlar mavjud bo'lib, ular yog 'haroratini samarali nazorat qila oladi, shuning uchun gidravlik moy yaxshi ishlashga ega.

6. Gidravlik tizimlar
